60V80F超电模组-变电站DC-DC装置
河南品越电子科技有限公司
产品特征：
功率密度高
循环寿命长
高低温性能好
环保
免维护

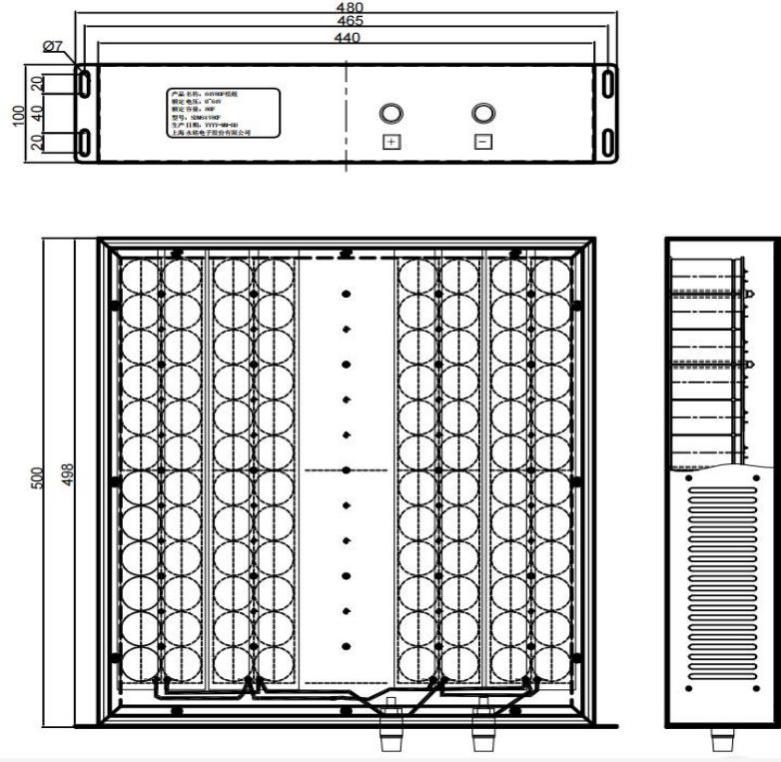

物理参数：
参考质量： ≤10.05Kg
参考尺寸： 500*480*100(L*W*H)
引出端子：接线端子（ RV2-6L）
河南品越电子科技有限公司
河南品越电子科技有限公司
技术参数
|
备注 |
|
项目 |
|
额定电压 峰值电压 额定容量 容量公差 直流内阻 工作电压 持续电流 最大峰值电流 储存能量 能量密度 工作温度 储存温度 防护等级 安全 振动 循环寿命 贮存寿命 加速老化寿命 设计寿命 均衡方式 安全监测 参考质量 参考尺寸 |
68.4V DC
80F
-0%-+20%
|
电器特性 |
0~64V
68A
473A
45.5Wh 4.52Wh/kg
-40~65℃
温度特性
-40~70℃
|
安全特性 |
100 万次
4 年
寿命特性
1500h
10 年
|
电源管理 |
\
≤10.5Kg
|
物理特性 |
河南品越电子科技有限公司
河南品越电子科技有限公司
测试条件：
在标准大气压下 ，温度 15 ~35℃,湿度≦85%RH ，大气压 86Kpa~106Kpa条件下进 行测试；测试前样品应该在常温下放置 12H 以上。
如对结果有疑问时 ，应按照温度为 25±2℃ , 湿度： 60~70%RH ，标准大气压
可靠性能规范：
|
项目 |
特性 |
|
|
循环寿命 |
测试方法 |
在 25℃下 ，用恒定电流使电容器在规格电压和半额定电压间循环充放电 。(1000,000 次) |
|
容量变化率 |
︱ △C/CR ︱ ≤30% |
|
|
内阻 |
︱ △ ESR/ESRR ︱ ≤2 倍规定值 |
|
|
高温负荷寿 命 |
测试方法 |
65℃ , 额定电压下 ，工作 1500 小时后 |
|
容量变化率 |
︱ △C/CR ︱ ≤30% |
|
|
内阻 |
︱ △ ESR/ESRR ︱ ≤2 倍规定值 |
|
|
高温储存寿 命 |
测试方法 |
在额定温度的条件下 ，不施加额定电压进行 1000 小时储存测试。 |
|
容量变化率 |
初始值的±10%以内 |
|
|
内阻 |
初始标准值的 3 倍以下 |
|
|
温度特性 |
测试方法 |
分别在-40℃、 +25℃、 +65℃的条件下进行测试 |
|
容量变化率 |
︱ △C/CR ︱ ≤30% |
|
|
内阻 |
︱ △ ESR/ESRR ︱ ≤2 倍规定值 |
|
|
耐湿性测试 |
容量 |
在 +25℃ , 90%RH 下连续施加额定电压 500 小时后 ，返回 20℃进行测试。 |
|
内阻 |
初始值的±30%以内 |
|
|
外观 |
初始标准值的 3 倍以下 |
|
河南品越电子科技有限公司
河南品越电子科技有限公司
测试方法:

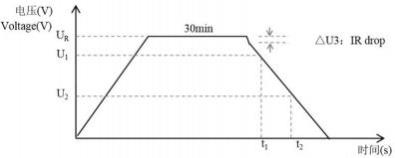

● 标称容量的计算方法：
C=
I:放电电流 4*C*UR (mA)
U1: 测量初始电压:0.8 × UR(V)； U2: 测量结束电压:0.4 × UR(V)；
t1 ：放电开始到测量初始电压 U1 的时间(s)； t2 ：放电开始到测量结束电压 U2 的时间(s)；
● AC（ ESR 交流等效串联内阻）测试方法：
使用 LCR 电桥测试产品的 AC ESR 值 ； 频率： 1KHz
电压：完全放电
● 漏电流测试方法：
1）测试漏电流前待测超级电容器应充分放电 ，一般放电 1h 以上；
2）在电容器两端加额定电压 UR
3）待超级电容器电压达到额定电压 UR 后，
测量 0.5h、 1h、 2h、24h、48h、72h 串联保护电阻 两端电压 UV。
计算漏电流公式 =
● 最大峰值电流算：
|
公式： |
● 能量和功率的推算：
最大储存能量公式：
能量密度：
功率密度：
河南品越电子科技有限公司
河南品越电子科技有限公司
使用注意事项:
● 超级电容器具有固定的极性。在使用前 ，应确认极性 ，请勿反极安装。
● 超级电容器应在额定的电压下使用 ：当电压超过标称电压时 ，将会导致电解液分解 ， 同时电容器会内部发热且容量下降，从而增大内阻的增加，使之减少电容本身的寿命，在某 些情况下 ，可导致电容器性能崩溃；
● 超级电容器不可应用于高频率充放电的电路中 ，高频率的快速充放电会导致电容器内 部发热 ，容量衰减 ， 内阻增加 ，在某些情况下会导致电容器性能崩溃；
● 超级电容器的寿命 ：外界环境温度对超级电容器的寿命有着重要的影响。 电容器应尽 量远离热源；
● 当超级电容器被用做后备电源时 ，必须考虑其瞬间的电压降的问题： 由于超级电容器 具有内阻较大的特点 ，在放电的瞬间存在电压降 ，ΔV =IR。
● 使用环境 ：超级电容器不可处于相对湿度大于 85%RH 或含有有毒气体的场所 ，这些 环境下会导致引线及电容器壳体腐蚀 ，导致断路；
● 超级电容器的存放 ：超级电容器不能置于高温、高湿的环境中 ，应在温度 15 ~35℃、 相对湿度在 40 ~70%RH 的环境下储存 ，避免温度骤升骤降 ， 因为这样会导致产品损坏；
● 安装超级电容器后 ，不可强行倾斜或扭动电容器 ，这样会导致电容器引线松动 ，导致 性能劣化；
● 在使用超级电容器的过程中出现的其他应用上的问题，请咨询郑州品和电子科技有 限公司或参照超级电容器使用说明的相关技术资料执行。
● 版本如有更新 ，恕不另行通知
