本次介绍一种固件升级方法及架构。

所述方法通过运行引导加载程序，并基于引导加载程序，获取启动引导标志位；

在启动引导标志位为预设枚举标志位时，执行对应启动引导标志位的固件升级动作；

在启动引导标志位为非预设枚举标志位时，检测片内固件运行区、片外固件更新区和片外固件备份区的固件状态，根据检测的结果，修改启动引导标志位，并复位重新运行引导加载程序，实现高效可靠的固件升级操作，拓展了固件升级方式，简化固件升级过程，降低了硬件成本，提高了固件升级效率及可靠性。

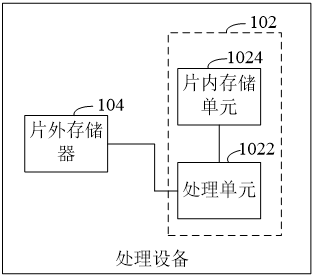

1固件升级方法的应用环境示意图；

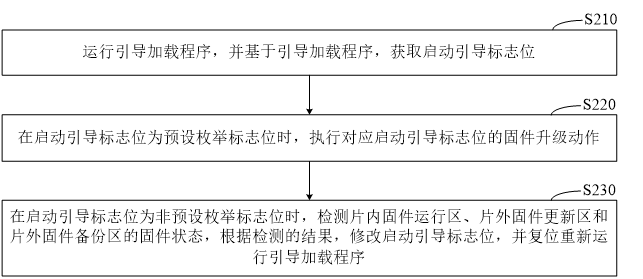

2固件升级方法的流程示意图；

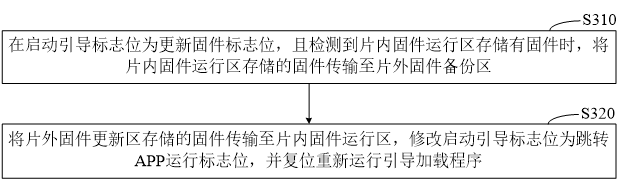

3更新固件步骤的流程示意图；

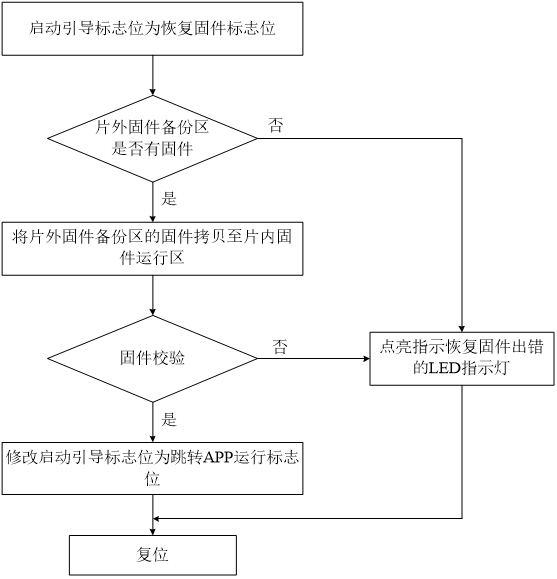

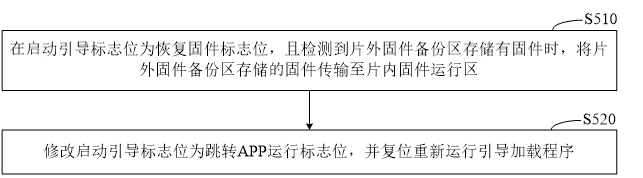

4恢复固件步骤的流程示意图；

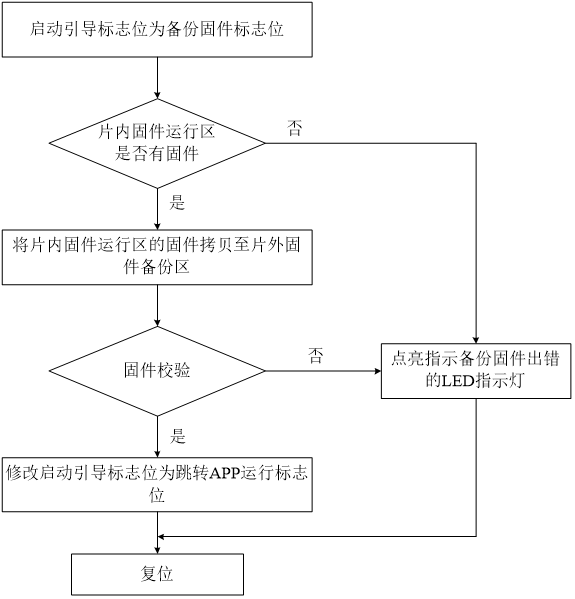

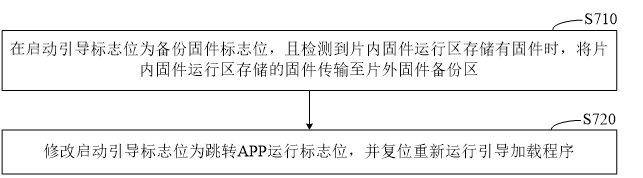

5备份固件步骤的流程示意图；

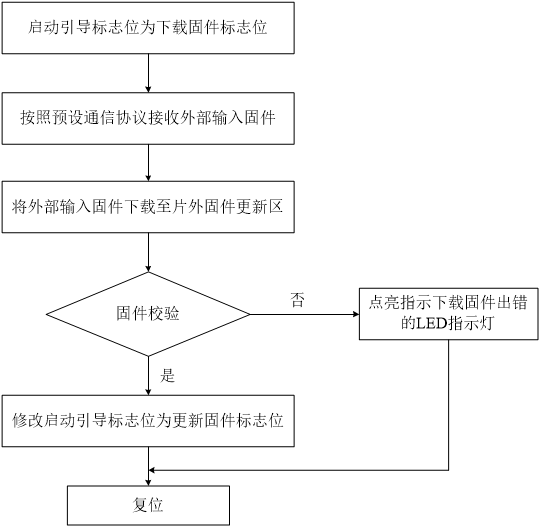

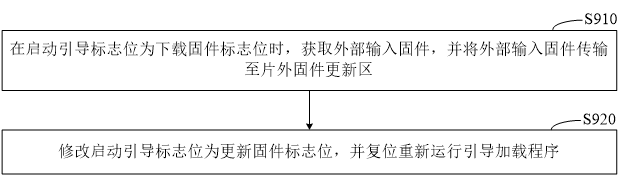

6下载固件步骤的流程示意图；

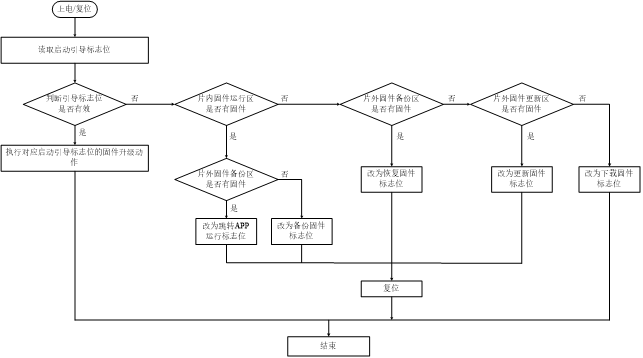

7非预设枚举标志位时的处理步骤的流程示意图；

8固件升级方法的第二流程示意图；

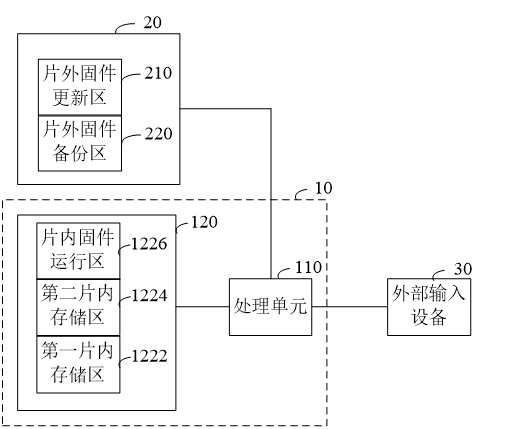

9固件升级架构的结构示意图。
